7KW-22KW वॉल माउंटेड AC लेव्हल 2 EV चार्जर

Polinovel AC EV चार्जर हे एक लवचिक AC चार्जिंग सोल्यूशन आहे जे निवासी, व्यावसायिक आणि अर्ध{0}}सार्वजनिक अनुप्रयोगांसाठी वेगवेगळ्या चार्जिंग आवश्यकतांसह डिझाइन केलेले आहे.

मजबूत सुरक्षा संरक्षण, OCPP सुसंगतता आणि टिकाऊ IP55-रेटेड एन्क्लोजरसह, चार्जर विविध तैनाती वातावरणात विश्वसनीय ऑपरेशन आणि कार्यक्षम ऊर्जा व्यवस्थापन सक्षम करते.

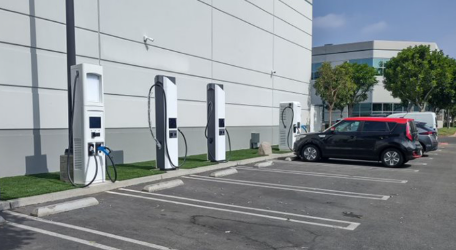

7KW-22KW Wall Mounted AC Level 2 EV Charger

AC लेव्हल 2 चार्जर म्हणजे काय?

श्रेणी	पॉवर श्रेणी	व्होल्टेज	चार्जिंग गती
स्तर १	1.4-1.9kW	120V AC	3-5 मैल/तास
पातळी 2	3.3-22kW	208-240V AC	10-60 मैल/तास
स्तर 3 (DC फास्ट)	50-350kW	400-1000V DC	3-20 मैल/मिनिट

7KW आणि 22KW दरम्यान पॉवर पत्रव्यवहार

7kW=सिंगल-फेज 230V × 32A

11kW=तीन-फेज 400V × 16A

22kW=तीन-फेज 400V × 32A

तुमच्या चार्जिंग गरजांसाठी ऑप्टिमाइझ केलेले

लवचिक चार्जिंग पॉवर

कॉन्फिगर करण्यायोग्य 7 kW किंवा 22 kW AC आउटपुटसह, चार्जर दीर्घ-कालावधीची पार्किंग आणि वेगवान वाहन वळण या दोन्हीला सपोर्ट करतो, ऑपरेटरना वेगवेगळ्या वापराच्या केसेस आणि साइट परिस्थितींसाठी चार्जिंग कार्यक्षमता ऑप्टिमाइझ करण्यात मदत करतो.

प्रमाणित सुरक्षा संरक्षण

ओव्हरव्होल्टेज, अंडरव्होल्टेज, ओव्हरकरंट, सर्ज आणि इमर्जन्सी स्टॉप विरुद्ध सर्वसमावेशक संरक्षण स्थिर आणि सुसंगत ऑपरेशन सुनिश्चित करते. प्रणाली व्यावसायिक तैनातीसाठी IEC मानके आणि EMC वर्ग B आवश्यकता पूर्ण करते.

स्मार्ट सिस्टम इंटिग्रेशन

RFID, मोबाइल ॲप ऍक्सेस आणि OCPP 1.6 / 2.0 साठी सपोर्ट रिमोट मॉनिटरिंग, ऍक्सेस कंट्रोल आणि सेंट्रलाइज्ड चार्जर मॅनेजमेंट सक्षम करते, ज्यामुळे ते व्यावसायिक आणि फ्लीट ऍप्लिकेशन्ससाठी आदर्श बनते.

उपयोजन-तयार डिझाइन

एक IP55 आणि IK10 रेटेड एन्क्लोजर, भिंत किंवा पोस्ट माउंटिंग पर्यायांसह एकत्रित, इनडोअर आणि आउटडोअर दोन्ही वातावरणात विश्वसनीय दीर्घकालीन ऑपरेशन- सुनिश्चित करते.

तपशील

इलेक्ट्रिकल, पर्यावरण आणि प्रमाणन

	पॅरामीटर	7kW	22kW
इनपुट वैशिष्ट्य	इनपुट व्होल्टेज	230 Vac ± 10%	400 Vac ± 10%
	इनपुट वारंवारता	50~60 Hz	50~60 Hz
	इनपुट प्रकार	एल + एन + पीई	3P + N + PE
	इनपुट वर्तमान	32A कमाल	32A कमाल
	इनपुट पॉवर	7kW कमाल	22KW कमाल
आउटपुट वैशिष्ट्य	कनेक्टर पर्याय	प्रकार 2	प्रकार 2
	आउटपुट व्होल्टेज	230 Vac ± 10%	400 Vac ± 10%
	कमाल आउटपुट वर्तमान	32A कमाल	32A कमाल
	रेट केलेली शक्ती	7kW	22kW
पर्यावरण	ऑपरेशनल उंची	<2000 m	<2000 m
	ऑपरेटिंग तापमान	-30 अंश ~ 50 अंश	-30 अंश ~ 50 अंश
	स्टोरेज तापमान श्रेणी	-30 अंश ~ 70 अंश	-30 अंश ~ 70 अंश
	आर्द्रता	५ %-९५ % आरएच नॉन-कंडेन्सिंग	५ %-९५ % आरएच नॉन-कंडेन्सिंग
इतर	EMC	वर्ग ब (निवासी)	वर्ग ब (निवासी)
इतर	संरक्षण	अंडरव्होल्टेज संरक्षण, ओव्हरव्होल्टेज संरक्षण, एसी ओव्हरकरंट संरक्षण, सर्ज प्रोटेक्शन डिव्हाइस, आपत्कालीन थांबा संरक्षण	अंडरव्होल्टेज संरक्षण, ओव्हरव्होल्टेज संरक्षण, एसी ओव्हरकरंट संरक्षण, सर्ज प्रोटेक्शन डिव्हाइस, आपत्कालीन थांबा संरक्षण
मानके आणि प्रमाणपत्रे	मानके	EN IEC 61851-1:2019 EN IEC 61851-21-2:2021 EN IEC 62196-1/2	EN IEC 61851-1:2019 EN IEC 61851-21-2:2021 EN IEC 62196-1/2
मानके आणि प्रमाणपत्रे	प्रमाणपत्र चिन्ह	SGS CE	SGS CE

रचना, घटक, संप्रेषण आणि मॉडेल

	पॅरामीटर	7kW	22kW
रचना	आयपी आणि आयके रेटिंग	IP55 आणि IK10	IP55 आणि IK10
	परिमाण	398 मिमी x 218 मिमी x 110.5 मिमी (भिंत) 1439 मिमी x 230 मिमी x170 मिमी (पोस्ट-आरोहित)	398 मिमी x 218 मिमी x 110.5 मिमी (भिंत) 1439 मिमी x 230 मिमी x170 मिमी (पोस्ट-आरोहित)
	वजन	पेक्षा कमी किंवा 6.45 किग्रॅ	पेक्षा कमी किंवा 6.45 किग्रॅ
घटक	केबल लांबी	3.5m (चार्जरमधून 3.2m उघड)	3.5m (चार्जरमधून 3.2m उघड)
	पडदा	2.8-इंच डिस्प्ले	2.8-इंच डिस्प्ले
	RFID रीडर	ISO 14443 A + B ते भाग 4 आणि ISO/IEC 15693, Mifare1, NFC	ISO 14443 A + B ते भाग 4 आणि ISO/IEC 15693, Mifare1, NFC
	आणीबाणी बटण	होय	होय
इतर	संप्रेषण इंटरफेस	इथरनेट (पर्यायी 4G)	इथरनेट (पर्यायी 4G)
	भाषा	इंग्रजी (इतर भाषा सानुकूलित करण्यास समर्थन)	इंग्रजी (इतर भाषा सानुकूलित करण्यास समर्थन)
	संप्रेषण प्रोटोकॉल	OCPP1.6/2.0	OCPP1.6/2.0
	शीतकरण पद्धत	हवा थंड झाली	हवा थंड झाली
	पेमेंट पद्धत	RFID / APP	RFID / APP
	सिंगल शॉट ऐच्छिक	RSAC230-7K-E110, RSAC230-7K-E111	RSAC230-7K-E110, RSAC230-7K-E111

आम्हाला का निवडा

जलद चार्जिंग, वेळेची बचत

एकाधिक पॉवर पर्यायांना समर्थन देते: 7kW / 11kW / 22kW
घर, व्यवसाय आणि फ्लीट वापरासह विविध परिस्थितींच्या गरजा पूर्ण करते
नियमित घरगुती आउटलेट वापरण्यापेक्षा 10× पट वेगाने चार्ज होत आहे

एक सुरक्षित चार्जिंग अनुभव

सर्वसमावेशक विद्युत संरक्षण: ओव्हरकरंट, ओव्हरव्होल्टेज, गळती, शॉर्ट सर्किट आणि अतिउष्ण संरक्षण
IP55 + IK10 संरक्षण रेटिंग, इनडोअर/आउटडोअर वातावरणासाठी योग्य
कठोर प्रमाणपत्रे: SGS CE (सानुकूल प्रमाणपत्रे उपलब्ध)

बुद्धिमान नियंत्रण, नेहमी नियंत्रणात

RFID, मोबाइल अनुप्रयोग प्रवेश आणि OCPP 1.6/2.0 बुद्धिमान व्यवस्थापनास समर्थन देते
रिमोट स्टार्ट/स्टॉप, शेड्यूल केलेले चार्जिंग, चार्जिंग रेकॉर्ड क्वेरी
होम पॉवर आउटेज टाळण्यासाठी डायनॅमिक लोड मॅनेजमेंट (पर्यायी).

लवचिक स्थापना, मुख्य प्रवाहातील वाहन मॉडेलशी सुसंगत

टाइप 1 / टाइप 2 इलेक्ट्रिक वाहन इंटरफेसला समर्थन देते
वॉल-माऊंट + ब्रॅकेट पर्याय उपलब्ध
होम गॅरेज, कमर्शियल पार्किंग लॉट, हॉटेल्स, ऑफिस इ.साठी योग्य.

स्थापना आवश्यकता

पॉवर लेव्हल	तोडणारा	केबल तपशील	बॅटरी क्षमता
7kW	40A 2P	3×6 मिमी²	10kWh पेक्षा जास्त किंवा समान
11kW	20A 4P	5×4 मिमी²	पेक्षा जास्त किंवा 15kWh च्या समान
22kW	40A 4P	5×10 मिमी²	30kWh पेक्षा जास्त किंवा समान

स्थापना स्थान आवश्यकता:

वॉल माउंटिंग:

स्थापनेची उंची: जमिनीपासून तळाशी 0.5-1.2 मी
वॉल लोड- सहन करण्याची क्षमता: ५० किलो पेक्षा जास्त किंवा बरोबर
थेट सूर्यप्रकाश टाळा
ज्वलनशील पदार्थांपासून दूर राहा (1m पेक्षा जास्त किंवा समान)
देखभालीसाठी जागा द्या (समोर ०.६ मी पेक्षा जास्त किंवा बरोबर)
ग्राउंडिंग प्रतिकार:<4Ω

प्रमुख तांत्रिक आव्हाने

बुद्धिमान निरीक्षण आणि संप्रेषण प्रोटोकॉल अनुकूलन

OCPP 1.6J/2.0.1, इथरनेट/Wi-Fi/4G आणि एकाधिक पेमेंट पद्धतींना समर्थन देते
ओटीए इंटेलिजेंट अपग्रेड आणि बॅकएंड कंट्रोल लॉजिक सुरक्षा
वेगवेगळ्या वाहनांच्या ब्रँडसह इंटरऑपरेबिलिटी (IEC 62196, CCS प्रकार 1/2)

सुरक्षा संरक्षण आणि इन्सुलेशन अलगाव

अंडरव्होल्टेज संरक्षण, ओव्हरव्होल्टेज संरक्षण, एसी ओव्हरकरंट संरक्षण, लाट संरक्षण, आपत्कालीन स्टॉप संरक्षण
उच्च व्होल्टेज आणि करंट अंतर्गत इलेक्ट्रिक शॉक, ओव्हरहाटिंग आणि ओव्हरकरंटचा धोका वाढतो
IEC/UL 61851 आणि IP65 संरक्षणासारख्या सुरक्षा मानकांचे कठोर पालन आवश्यक आहे
अग्निरोधक, वॉटरप्रूफिंग, डस्टप्रूफिंग, आणि भिंतीच्या ओव्हरव्होल्टेज अलगावसाठी उच्च आवश्यकता.

विश्वासार्हता आणि दीर्घ आयुष्याची आवश्यकता

सर्व-हवामानाचा बाह्य वापर → अतिनील, मीठ स्प्रे, आर्द्रता आणि कंपनांना प्रतिकार
दीर्घकालीन उच्च भारांतर्गत इलेक्ट्रॉनिक घटकांचे आयुर्मान ऱ्हास नियंत्रण-
देखभाल सुलभता आणि दूरस्थ दोष निदान क्षमता

पॉवर डेन्सिटी आणि थर्मल मॅनेजमेंट

उच्च शक्तीमुळे डिव्हाइसचे नुकसान आणि उष्णता निर्मितीमध्ये वाढ होते.

वॉल-माऊंट केलेल्या संरचना आकारानुसार मर्यादित आहेत आणि त्यात उष्णता पसरवण्याची जागा मर्यादित आहे.

उच्च-कार्यक्षमता टोपोलॉजीज, एअर/लिक्विड कूलिंग सोल्यूशन्स आणि ऑप्टिमाइझ ॲल्युमिनियम प्रोफाइल हीट डिसिपेशन स्ट्रक्चर्स आवश्यक आहेत.

उच्च-पॉवर एसी वॉल-माउंट केलेले चार्जर फक्त "जलद चार्जिंग" बद्दल नाही; ते पॉवर इलेक्ट्रॉनिक्स, कम्युनिकेशन प्रोटोकॉल आणि सुरक्षा प्रणालींमधील आव्हानांचे संयोजन दर्शवतात.
